sales@ludy-pe.com油氣三相分離計量裝置集加熱、分離、測試、計量于一體,主要用于石油井或氣井采出物的油/氣/水三相分離,既要分離開液體和氣體,也要將液體中的油和水分離開來。因此客戶習慣于稱之為“氣液分離器”或"油氣水三相分離器”。
一般而言,三相分離器比氣液兩相分離器和油水兩相分離器的應用程度高。相應的,也有更加復雜的內件結構。三相分離器的價格由具體參數和配置來定,請告知我們具體的參數需求,我們將為您提供合理的技術解決方案和報價。
我公司所產三相分離裝置規格多樣、型號齊全,分為手動和自動控制兩種,均采用撬裝設計,結構簡單,操作方便,易于移動和吊裝。除標準30萬方天然氣三相分離器外,我公司還可根據用戶需求定制高壓分離器和防硫化氫三相分離器,歡迎來電咨詢!
目前為止,我公司三相分離器、水套加熱爐、立式緩沖罐、旋流除砂器、換熱器等設備已廣泛應用于陜西、山東、天津、濮陽、內蒙、新疆、四川等地,以及印度、緬甸、孟加拉、尼日利亞、俄羅斯、沙特阿拉伯等國外地區。
為了更好的服務于國內客戶,我公司特在陜西地區建立了售后服務基地,售后人員全天24小時在線,隨時為用戶提供技術支持與幫助!
三相分離器組件及內部結構:
三相分離器相對于兩相分離器,差別在于三相分離器必須配備堰板。堰板是一塊有一定高度的隔離板,安裝在分離器末端。除此之外,三相分離器內部通常還配有入口分流器、絲網除沫器(捕霧器)、波紋聚結板等。我們的天然氣三相分離器一體成撬,集分離器和加熱爐于一體,并配備了高品質孔板流量計、液位計、壓力控制閥、先進的控制系統等,具體還需要根據客戶要求來定。

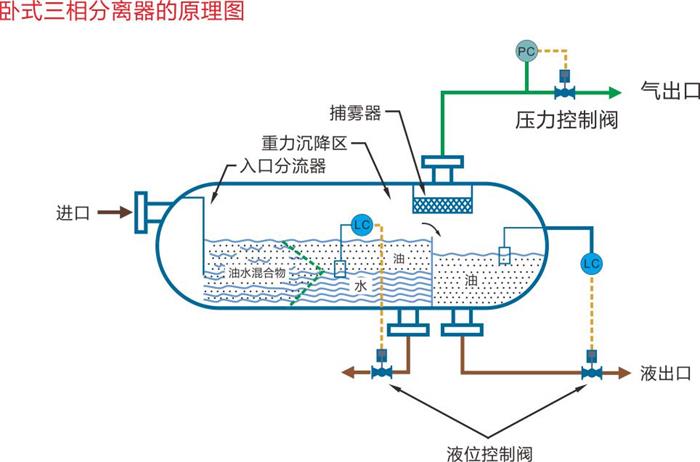

三相分離器工作原理:
天然氣三相分離器的工作原理是重力分離,基于各種物質的密度差異實現油水、油氣或油氣水的有效分離。在油水分離的過程中,油水混合物從分離器入口進入,經入口分流器和重力沉降區,油由于密度較小而逐漸上浮,水則逐漸下降,氣體通常在最上部形成氣泡而上升到分離器的頂部。
在堰板的幫助下,油在水上方聚集并流過堰板,從而進入油出口管道,水則會在堰板前方容器的下部通過水出口流出,頂部的氣體會通過氣體出口排放到環境中,有時也需要經過氣體處理單元進一步處理。
我公司可生產三相分離器類別:
1、普通三相(油氣水)分離器
用途:分散程度不高情況下的油氣水三相的分離
2、帶金屬絲網除霧器的三相分離器
用途:分散程度不高情況下的油氣水三相的粗分離
3、帶波紋板/孔板波紋填料的油水分離器
用途:不考慮分散程度情況下的精細分離
三相分離器選型:臥式分離器VS立式分離器
三相/二相分離器的裝配形態主要分為立式和臥式兩種。目前國內常用的的形態為臥式分離器。
臥式分離器是水平結構,其容器殼體軸線平行于地面。通常用于較大的液/氣比流體的處理,或液/液分離。與立式分離器相比,液體流動的水平流通截面積較大,不同密度液體的重力分離的垂直段較短。
臥式分離器與地面有較大接觸面積,因此不受場風的影響。其優點為結構穩定、操作方便。
立式分離器是垂直形態設置,即殼體軸線垂直于地面。與臥式分離器相反,立式分離器與地面接觸面小,所以不抗風,穩定性欠佳,選擇時需要考慮場風環境。其優點為體積小,占地面積少,節省空間。
無論是臥式分離器還是立式分離器,均可用于測試分離器、生產分離器、兩相分離器(液液/油水分離器)、三相分離器(油氣水分離器)和特殊應用分離器。
- 可以處理大量液體和氣體的粗分離
- 分離速度快,分離器精度高
- 采用先進的控制系統,自動化程度高,操作方便;
- 撬裝設計,便于吊裝和運輸,節約運輸成本;
- 安全性高:小容器帶來高的安全性;
- 緊湊而合理的結構設計,集成多種計量儀表和控制設備;
- 兼容多種控制模式(直接+PLC+電腦+DCS);
- 質量可靠,可以按客戶指定的品牌搭配零部件,比如儀表和閥門。
主要用于石油,天然氣和石化等行業,對于油中有水,水中有油的狀態下將其分離開。
最大設計壓力:9.8MPa(1440psi)
正常工作壓力最大值:<9.0MPa(1305psi)
設計溫度最高:80℃
液體處理量:≤300m3/ d
進氣壓力:32.0MPa(4640psi)
進氣溫度:≥10℃(50°F)
加工介質:原油,水,伴生氣
安全閥設定壓力:7.5MPa(HP)(1088psi),1.3MPa(LP)(200psi)
破裂盤設定壓力:9.4MPa(1363psi)
氣體流量測量精度:±1%
氣體中液體含量:≤13mg/Nm3
水中含油量:≤180mg/ L
油中水分:≤0.5%
電源:220VAC,100W
原油物理性質:粘度(50℃);5.56Mpa·S;原油密度(20℃):0.86;
氣油比:> 150;
源頭實力廠家,技術團隊經驗豐富,按需定制,歡迎來電獲取設計方案和報價!
提示:此表格的數據為常見設備參數,僅供參考,我們也可根據具體需求提供定制設備。
